Что это такое и как устроена головка блока цилиндров (ГБЦ)

Содержимое

Если представить двигатель автомобиля как живой организм, то блок цилиндров — его туловище, поршни — мышцы, а головка блока цилиндров (ГБЦ) — это самое настоящее «сердце» и одновременно «мозг» мотора, где принимаются ключевые решения. Без нее невозможна работа ни одного современного поршневого двигателя. Что такое головка блока цилиндров, где она находится, какие функции выполняет и почему ее неисправность может стать фатальной для двигателя? Разбираемся в этом подробном руководстве.

Если вы столкнулись с серьезной поломкой ГБЦ, и цена ремонта приближается к стоимости нового мотора, возможно, разумнее рассмотреть замену двигателя. Компания Mekanica предлагает новые двигатели по цене контрактных с гарантией и полным пакетом документов для ГИБДД. Но обо всем по порядку.

Где находится ГБЦ и что это такое?

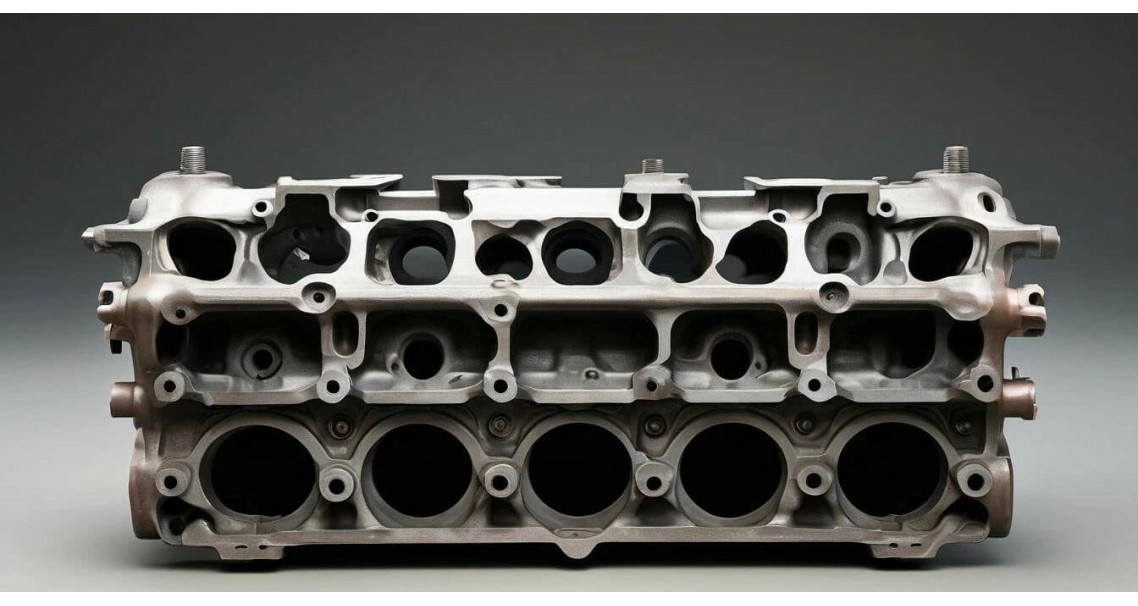

Где находится ГБЦ – это верхняя часть двигателя внутреннего сгорания, которая устанавливается непосредственно на блок цилиндров. Она закрывает цилиндры сверху, формируя камеры сгорания . Простыми словами, ГБЦ — это сложная и высоконагруженная «крышка» двигателя, внутри которой скрыто множество важнейших механизмов.

Что такое головка блока цилиндров – это ключевой узел, объединяющий в себе несколько систем. Головка изготавливается либо из алюминиевого сплава (в большинстве современных автомобилей), либо из чугуна (чаще на дизельных и тяжелых моторах) . Алюминиевые ГБЦ легче и лучше отводят тепло, но они более нежные и склонны к деформации при перегреве, в отличие от чугунных, которые тяжелее, но прочнее.

Какие функции выполняет головка блока цилиндров

Функции головки блока цилиндров многогранны и критически важны для работы двигателя:

Формирование камеры сгорания: ГБЦ закрывает цилиндры, и в ее нижней части расположены углубления, которые вместе с днищами поршней и стенками цилиндров образуют пространство, где сгорает топливо.
Газораспределение: Внутри ГБЦ располагается газораспределительный механизм (ГРМ). Клапаны, направляющие втулки, седла клапанов и распредвалы управляют впуском топливно-воздушной смеси и выпуском отработавших газов.
Отвод тепла: В теле ГБЦ проходят каналы системы охлаждения («рубашка охлаждения»). По ним циркулирует антифриз, который отводит огромное количество тепла от камер сгорания и головки, предотвращая ее перегрев и разрушение.
Смазка: Масляные каналы в ГБЦ подают смазку к распредвалам, гидрокомпенсаторам и другим трущимся деталям ГРМ.
Интеграция систем: На ГБЦ крепятся многие элементы двигателя: впускной и выпускной коллекторы, свечи зажигания или форсунки, а также различные датчики (температуры, детонации и др.).

Конструкция и разновидности ГБЦ

Конструкция и разновидности ГБЦ могут отличаться в зависимости от типа двигателя, но в целом ее устройство подчиняется единым принципам. В преобладающем большинстве современных двигателей (с верхним расположением клапанов) ГБЦ состоит из следующих элементов:

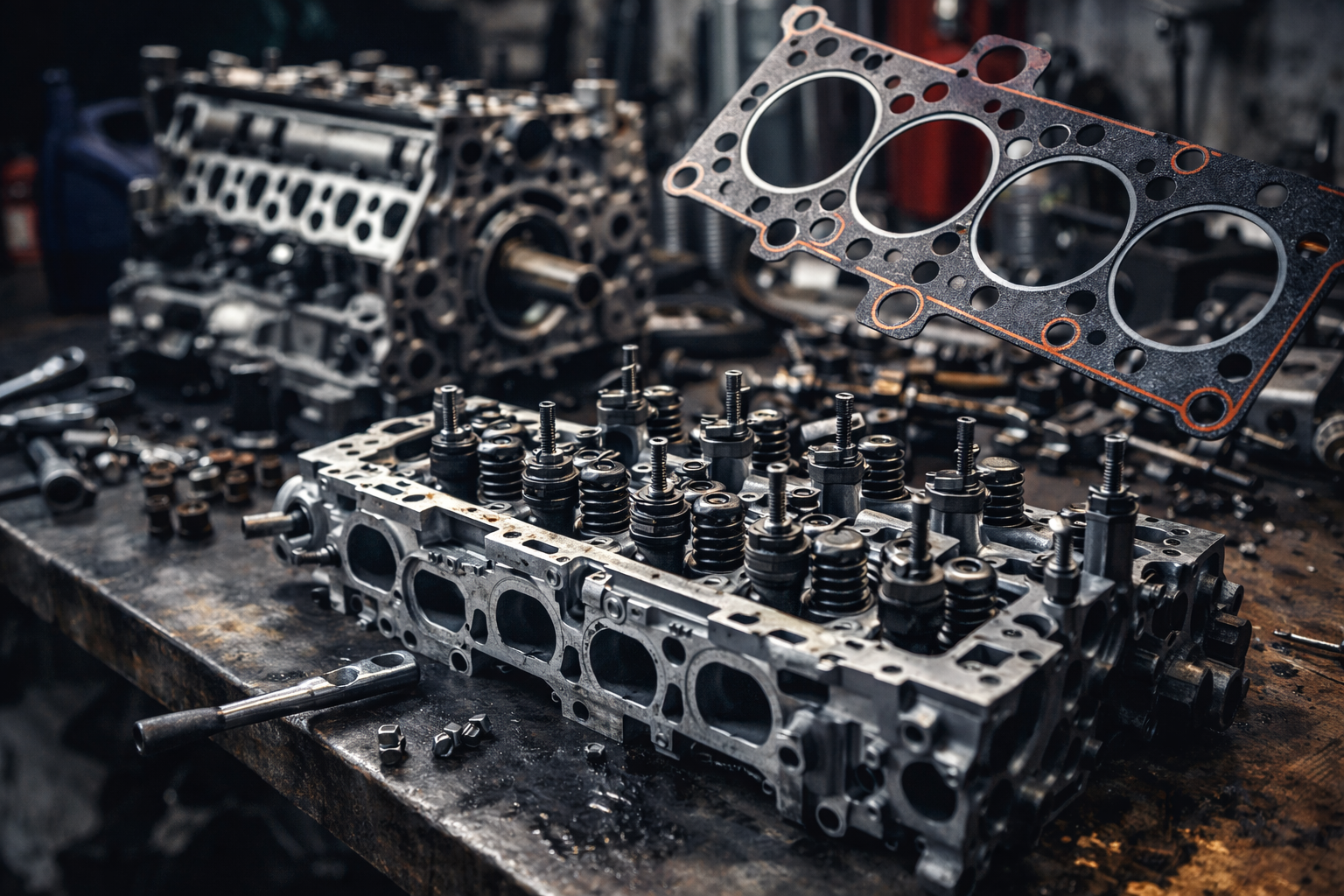

Основные элементы конструкции

Корпус (картер) ГБЦ: Основная литая деталь, чаще всего из алюминия или чугуна . В нем выполнены все каналы, посадочные места и камера сгорания.

Камера сгорания: Углубление в нижней плоскости головки. Ее форма и размер напрямую влияют на эффективность сгорания смеси и мощность двигателя.

Клапаны (впускные и выпускные): Они открываются и закрываются, обеспечивая наполнение цилиндра смесью и удаление отработавших газов.

Направляющие втулки и седла клапанов: Втулки обеспечивают точное направление движения клапана, а седла служат уплотнением в закрытом состоянии. Они запрессованы в корпус ГБЦ.

Распределительные валы (распредвалы): Управляют открытием и закрытием клапанов. В современных двигателях часто устанавливают два распредвала (DOHC) – один для впускных клапанов, другой для выпускных.

Пружины и механизм возврата клапанов: Обеспечивают плотное закрытие клапанов после того, как кулачок распредвала перестал на них давить.

Каналы системы охлаждения и смазки: Система полостей и отверстий для циркуляции жидкостей.

Крышка ГБЦ: Защищает клапанный механизм сверху. Между крышкой и ГБЦ устанавливается уплотнительная прокладка.

Разновидности ГБЦ

По количеству на двигатель: В рядных двигателях используется одна общая головка на все цилиндры. В V-образных и оппозитных моторах устанавливается по одной головке на ряд цилиндров.

По типу ГРМ:

SOHC (Single OverHead Camshaft): Один распределительный вал, обслуживающий все клапаны.
DOHC (Double OverHead Camshaft): Два распредвала, раздельно управляющие впускными и выпускными клапанами.

Техобслуживание ГБЦ и признаки её неисправности

Техобслуживание ГБЦ в обычном понимании отсутствует, но за ее состоянием необходимо внимательно следить. При появлении первых признаков неисправности ремонт не терпит отлагательств.

Признаки неисправности ГБЦ

Признак	Возможная причина
Белый густой дым из выхлопной трубы	Попадание охлаждающей жидкости в цилиндры из-за пробитой прокладки ГБЦ или трещины .
Эмульсия на крышке маслозаливной горловины («майонез»)	Смешивание масла и антифриза, что также говорит о нарушении герметичности .
Пузырьки воздуха в расширительном бачке антифриза	Прорыв газов из камеры сгорания в систему охлаждения через прокладку ГБЦ .
Постоянный перегрев двигателя	Может быть вызван плохим теплообменом из-за забитых каналов охлаждения или деформацией ГБЦ .
Падение мощности и «троение» двигателя	Потеря компрессии из-за негерметичности клапанов или прокладки .
Подтекание масла или антифриза	Визуальные следы утечек в месте соединения ГБЦ с блоком цилиндров .
Стук в районе головки	Износ гидрокомпенсаторов, клапанов или распредвала .

Возможные проблемы, их причины и решение

Основные проблемы с ГБЦ чаще всего возникают из-за двух факторов: перегрева и естественного износа .

1. Перегрев двигателя — главный враг ГБЦ, особенно алюминиевой . Он приводит к:

Деформации (искривлению) привалочной плоскости. В народе говорят, что "головку повело". Нарушается герметичность с блоком .
Трещинам в теле ГБЦ. Чаще всего в перемычках между клапанами или в стенках камеры сгорания.

2. Пробой прокладки ГБЦ. Прокладка — это уплотнительный элемент между блоком и головкой. Ее разрушение приводит к смешиванию жидкостей (масла и антифриза) и прорыву газов .

3. Износ механизма ГРМ: Износ направляющих втулок клапанов, седел, самих клапанов. Это приводит к падению компрессии и нестабильной работе двигателя.

Решение проблем

В большинстве случаев ГБЦ можно отремонтировать, если вовремя обратиться к специалистам. Ремонт включает в себя:

Шлифовку или фрезеровку плоскости для восстановления геометрии.
Замену направляющих втулок и седел клапанов.
Замену прокладки ГБЦ.
Ремонт трещин (заварка) в специализированных мастерских.

Однако, бывают ситуации, когда двигатель был сильно перегрет, или ремонт ГБЦ оказывается слишком дорогим и сложным. Особенно это актуально для моторов с большим пробегом, у которых наряду с ГБЦ изношена и поршневая группа. В таких случаях экономически выгоднее не ремонтировать, а заменить двигатель целиком.

Когда ремонт ГБЦ нецелесообразен, и пора менять двигатель

Если ваш двигатель получил критический перегрев, в результате чего ГБЦ треснула или ее сильно «повело», стоимость ремонта может быть сравнима с ценой нового или контрактного двигателя . Особенно это касается современных алюминиевых моторов, где восстановление может быть очень сложным.

Компания Mekanica предлагает новые двигатели по цене контрактных с гарантией и полным пакетом документов для ГИБДД. Это надежное решение, которое избавит от проблем с неисправной ГБЦ и даст прогнозируемый ресурс на 180–250 тыс. км.

Заключение

Головка блока цилиндров – это один из самых сложных и ответственных узлов двигателя. Ее неисправности редко проходят незаметно и всегда требуют немедленного вмешательства. Внимание к первым признакам проблем (дым, эмульсия, перегрев) поможет сохранить не только ГБЦ, но и двигатель в целом. Если ремонт ГБЦ становится невыгодным, замена всего мотора – это разумная и надежная альтернатива.
